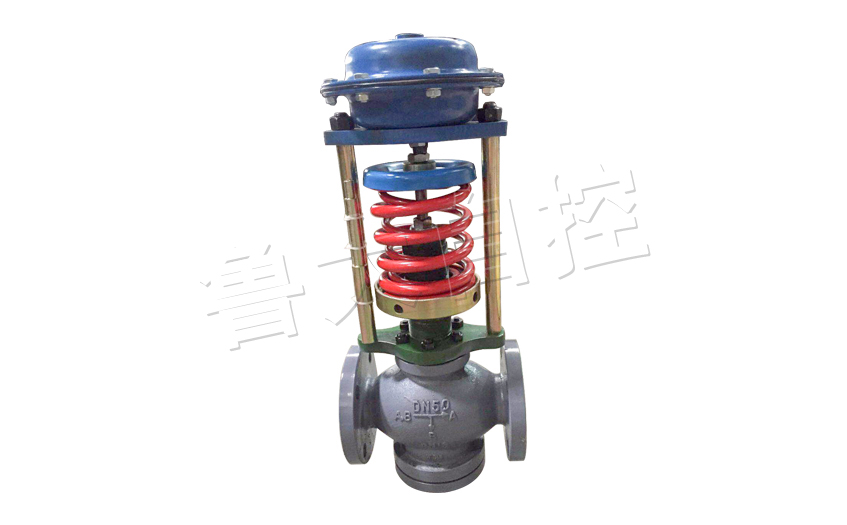

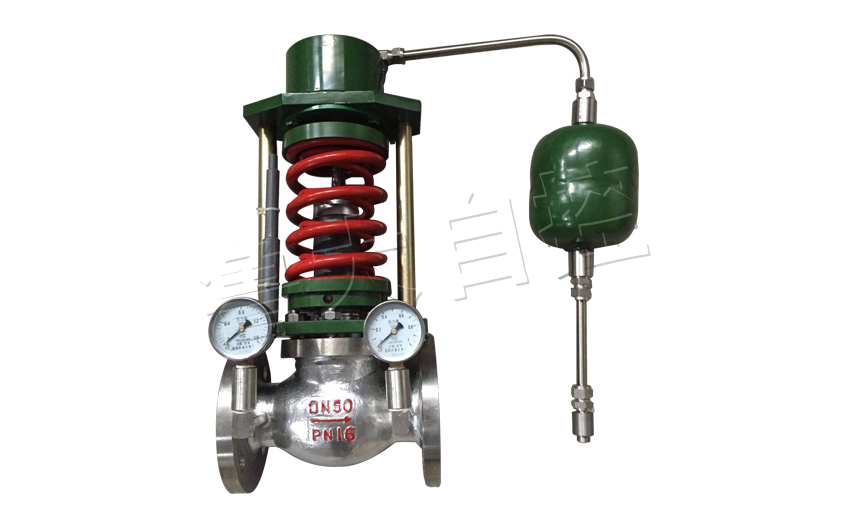

自力式压力调节阀ZZYP

ZZY型自力式调节阀无需外加能源，使用调节后的介质本身能量作为动力源，引入执行器以控制阀芯的位置，并改变两端的压差和流量以稳定阀前（或阀后）的压力。具有动作灵敏，密封性能好，压力设定点波动小等优点。广泛用于气体，液体和蒸气介质的减压调节或泄漏调节的自动控制。

本系列产品有单座（ZZYP）、套筒（ZZ/YM、双座（ZZYN）三种结构；执行机构有薄膜式、活塞二种；作用型式有减压用阀后压力调节（B型）和泄压用阀前压力调节（K型）。产品的公称压力等级为PN1 6、 40、64;阀体直径范围为DN20〜300；泄漏等级有II级，IV级和VI级三档；流动特性为快速打开；压力段调节范围为15〜2500KPa，可根据需要组合使用，以满足用户的需求。

连接尺寸及标准

·法兰标准：铸钢法兰按GB9113-88、JB/T79-94

·法兰密封面型式：PN16为凸面；PN40、PN64为凹凸面、阀体为凹面

·结构长度：按GB12221-89标准

·执行机构信号接口：内螺纹M16×1.5

“阀体法兰及法兰端面距离可按用户指定的标准制造。如：ANSI、JIS、DIN等。

主要零件材料

阀体：ZG230-450、ZG1Cr18Ni9Ti

          ZG0Cr18Ni12Mo2Ti

阀芯：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti

阀座：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti

阀杆：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti

填料：聚四氟乙烯、柔性石墨

橡胶膜片：丁腈、乙丙、氟、耐油橡胶

特点

·自力式调压阀可在无电，无煤气，无外部能源的场所工作，方便节能。

·压力分段范围小，相互交叉，调节精度高。

·在操作过程中可以连续设置压力设定点。

·对于阀后压力调节，阀前压力与阀后压力之比为10：1〜10：8。

·橡胶膜片式检测，执行器精度高，动作灵敏。

·采用压力平衡机构，使控制阀灵敏准确。

确定压力调节范围

压力调节范围是分段的。请参阅主要参数和性能指标。控制压力应选择为尽可能靠近调节范围的中心。

阀后调压阀，阀前压力与阀后压力之间的关系

自调节阀本身就是一个调节系统，该阀本身有一定的压降要求。对于阀后（B型）的调压阀，为确保背压在一定范围内，阀前的压力必须达到一定值。

整个机器以某种方式工作。

自力式压力调节阀（K型）是一种调节阀，用于控制阀前的压力。处于初始位置的阀芯处于关闭位置。当阀前的压力逐渐增加时，阀会逐渐打开，直到阀前的压力稳定在所需的参考值上。价值

自力式压力调节阀（B型）是一种调节阀，用于控制阀后方的压力。初始位置的卷轴处于打开位置。当阀后的压力逐渐增加时，阀逐渐关闭，直到阀后的压力稳定在所需的压力为止。价值

安装方式

ZZY型白力调压阀广泛用于石油，化工，电能，冶金，食品，纺织，机械制造和民用建筑等各种工业设备。它可用于气体，液体和蒸汽介质的压力，稳定性（阀后调节）或泄压和电压调节（阀前调节）。但是因为它利用介质本身的压力来操作执行器。介质填充在执行器中，因此安装方法也必须与此兼容。

安装时，压力点位于压力调节阀的适当位置，压力类型的压力调节大于管道直径的2倍，而压力类型的压力调节则大于管道直径的2倍。压力大于管道直径的6倍。

安装冷凝器时，请注意冷凝物的位置，该位置高于膜头，低于工艺管道，以确保冷凝器中充满冷凝水。

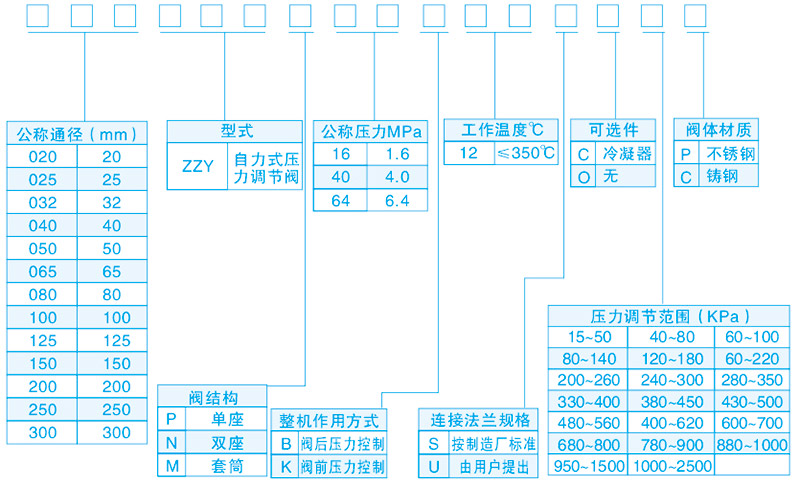

订货须知

订货时请用户提供以下资料：

·调节阀名称、型号

·公称痛径（mm）

·公称压力（MPa)

·额定流量系数（Kv）

·固有流量特性

·介质名称

·工作温度及范围

·整机作用方式

·压力设定点及调节范围

·阀体、阀内件及调料材质

·所配附件

·其它特殊要求
