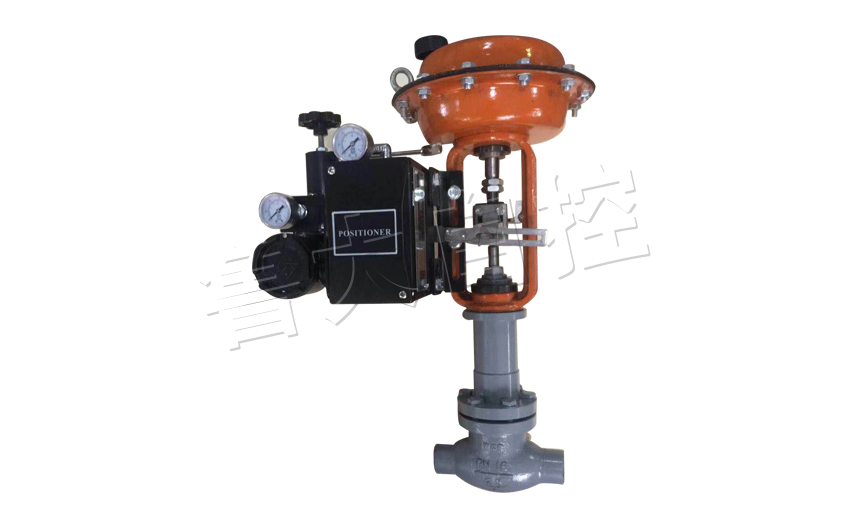

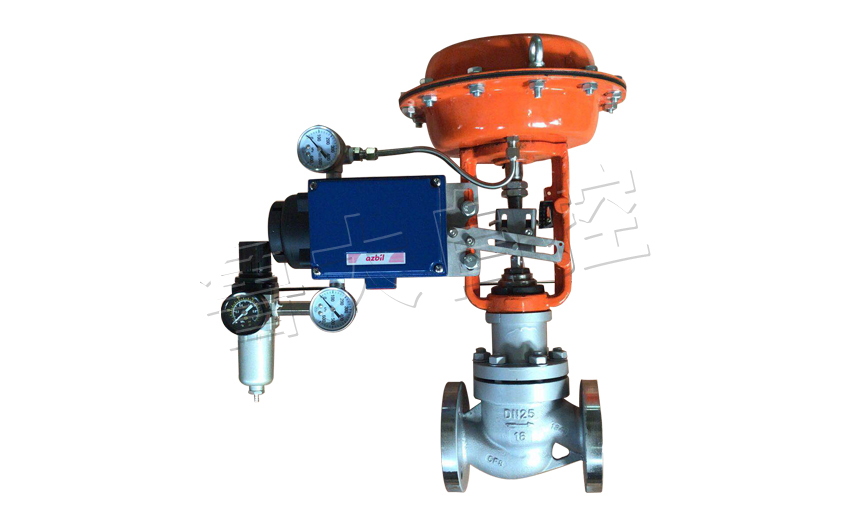

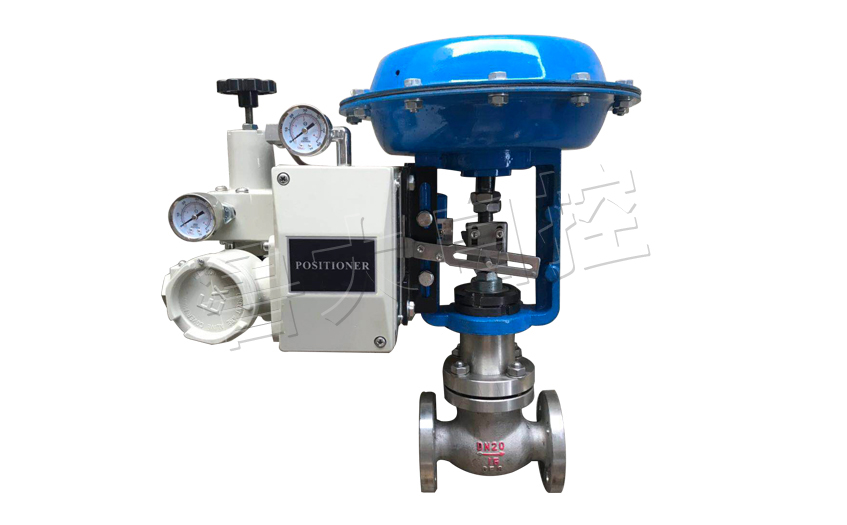

气动单座调节阀 ZXP

ZXP的新系列气动薄膜单座控制阀具有出色的导向结构和多个弹簧执行器。具有结构紧凑，重量轻，动作灵敏，流体流道为S型，压降损失小，阀容量大，流量特性精确，装拆方便的优点。等等它广泛用于精确控制气体和液体等介质，过程参数（例如压力，流量，温度和液位）保持在给定值。特别适用于泄漏压力小，压差小的工作场合。

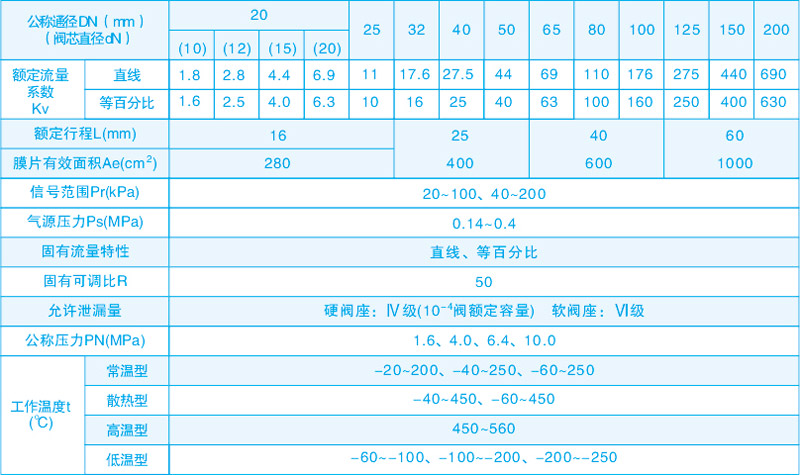

该系列产品有标准型，散热器型，低温型，可调切口型，波纹管密封型，护套绝缘型等。产品的标称公称压力为PN（Mpa）1. 6、 4.0，6. 4、 10.0;阀体直径范围DN（mm）20〜200。适用的流体温度为-196°C〜+560°C各种程度。泄漏标准为IV级，V级和V1级。流动特性具有直线和相等的百分比。有多种规格可供选择。

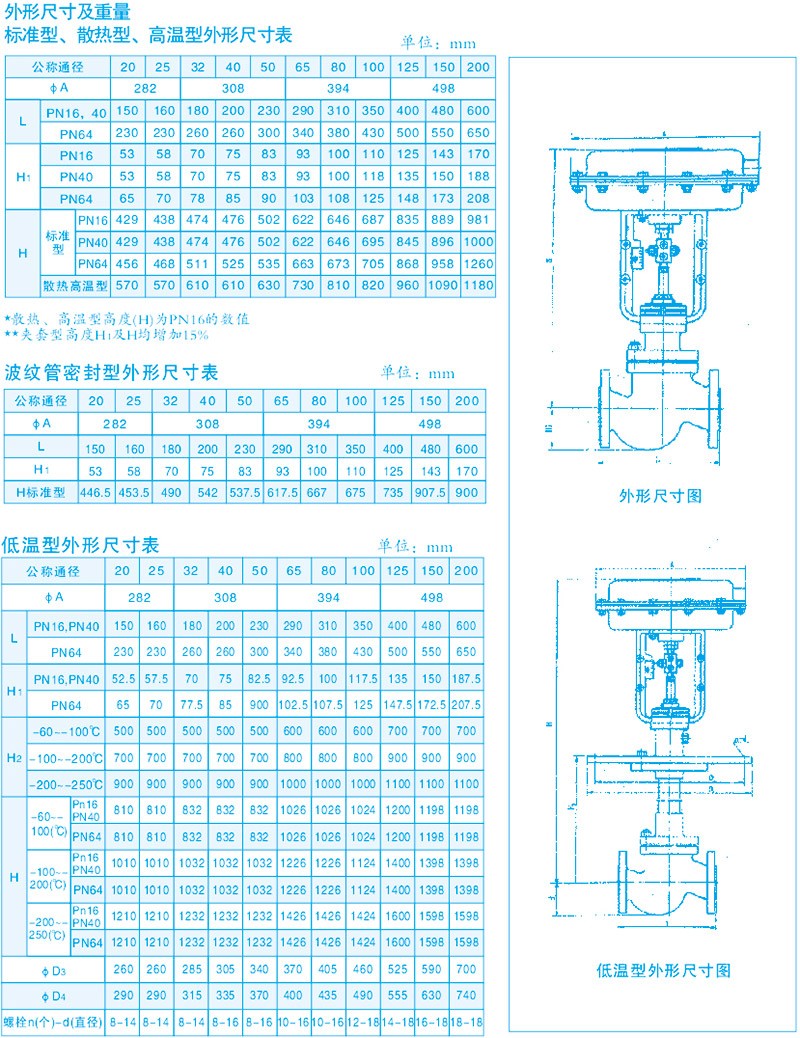

连接尺寸及标准

·连接方式：法兰（标准型）

            螺纹、焊接（须用户指定）

·法兰标准：PN16钢制法兰按GB/T9113.1

            PN40、64、100钢制法兰按GB/T9113.2

·密封面型式：PN16为凸面

              PN40、64、100为凹凸面，阀体为凹面

·法兰端面距：GB12221-89

·薄膜执行机构气信号接口：内螺纹M16×1.5

*连接方式：间体法兰及法兰精面距离可以按用户指定的标准制造。

如：ANSI、JIS、JPI等标准。

主要零件材料

阀体、阀盖：HT200，ZG230-450

                    ZG1Cr18Ni9Ti

阀芯、阀座：1Cr18Nl9Ti，司钛莱合金堆焊

软密封阀芯：增强聚四氟乙烯

填料：聚四氟乙烯、柔性石墨

波纹管：1Cr18Ni9Ti

垫片：橡胶石棉板、10、1Cr18Ni9Ti、

石棉缠绕垫片

膜盖：A3

波纹膜片：丁腈橡胶夹增强涤纶织物

弹簧：60Si2Mn

阀杆、推杆：2Cr13、1Cr18Ni9Ti

衬套：2Cr13

特色功能

·单座上控制阀，结构紧凑，零件少，维修方便。

·金属阀芯适用于各种工作场合，达到V级泄漏标准，ZXPQ型软密封结构阀芯符合Vl级泄漏标准。

·阀体是根据流体原理设计的，用于同一截面的低流动阻力流道，公称流量系数增加了30％。

·可调范围大，固有可调比为50。

·执行器采用多弹簧结构，高度降低30％，重量降低30％。

ZXPV波纹管密封式调节阀在活动阀杆上形成完整的密封，以阻止流体泄漏。

·ZXPJ型调节阀配备有一个隔热套，用于流体冷却，结晶和固化而造成堵塞的场合。

订货须知

订货时请用户提供以下资料：

·调节阀名称、型号

·公称通径(mm)

·公称压力(MPa)

·额定流量系数（Kv)

·固有流量特性

·介质名称

·工作温度及范围

·整机作用方式

·阀体、阀内件及填料材质

·所配附件

·夹套调节阀须注明载热体接口形式及尺寸

·低温调节阀须注明保温长度，冷箱连接方式

·防爆要求

·其它特殊要求
