电动调节阀工作原理和结构特点
发布时间:2019-08-12 08:57:53 浏览量:1833 【返回上一页】

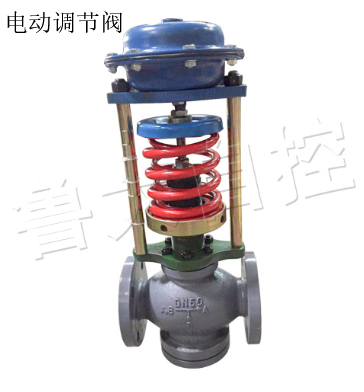

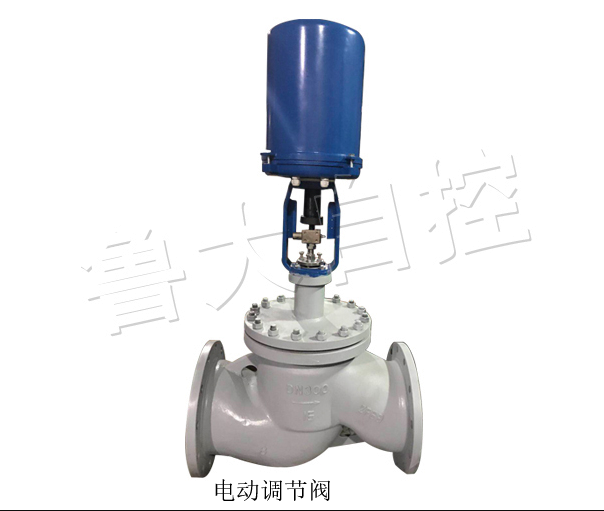

电动调节阀结构原理
电动调节阀由电动执行机构和调试安装后连接组装的调节阀组成。电动调节阀通过接收工业自动控制系统的信号,驱动阀门改变阀芯与阀座之间的截面积,控制管道介质的流量、温度、压力等工艺参数,实现自动调节功能。
电动调节阀主要零件
部件材料:本体、阀盖、填料函、阀杆、阀瓣、密封圈、行程指针、调节螺母、螺母套、支架等,温度高时还需安装散热器;温度低时还需安装拉杆。
材料:灰铸铁、铸钢、不锈钢、双相钢
电动调节阀工作原理
工作电源:DC24V、AC220V、AC380V等电压等级。
输入控制信号:DC4-20mA"或者"DC1-5V。
反馈控制信号:DC4-20mA(负载电阻小于500欧姆)。
接收工业自动化控制系统的信号,驱动阀门改变阀芯与阀座之间的截面积,以控制管道介质的流量、温度、压力等工艺参数。实现自动调节功能。
新型电动调理阀执行器具有进给功能,承载相同的420 mA或15 VDC规范#,将电流#转换成相应的直线位移,自动控制调节阀的开度,达到管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
电动调节阀流量特性
动态调节阀的流量特性是在电动调节阀两端压差稳定的情况下,流经电动调节阀的介质相对流量与其开度的关系。
调节阀的流量特性是线性的、相等的百分比和抛物线。
电动调节阀应用领域
电力、化工、冶金、环保、污水处理、轻工、建材等工业自动化系统。
电动调节阀安装要求
电动调节阀更适合于水平管下部工作活塞的上端。
电动控制阀通常包括执行机构和控制阀。"电动执行器"接受驱动信号(0或10V或4-20mA),以控制阀门进行调整。它还可以根据控制需要由智能网络控制系统组成,远程实现控制。监测和控制。
电动调节阀电气原理
动作原理:220VAC或者380VAC电机电源,控制信号4-20mA,阀内带控制器,控制器将电流信号转换为步进电机的角行程信号,电机旋转,通过齿轮、杠杆,或者齿轮加杠杆,驱动杆操作,实现直或角ST。罗克。
反馈:电机操作,通过齿轮操作,由三节滑动压敏电阻器输出阀门定位信号,外加三根线的极限信号(完全打开,完全关闭)。公共线)
