气动调节阀与自力式压力调节阀的差别

调节阀别名控制阀，一般由执行机构和闸阀构成，是根据接纳调节操纵模块输出的操纵数据信号，依靠驱动力实际操作去更改介质总流量、压力、温度、液位仪等加工工艺主要参数的最后液压控制系统。（调节阀能够立即操纵压力和总流量。）

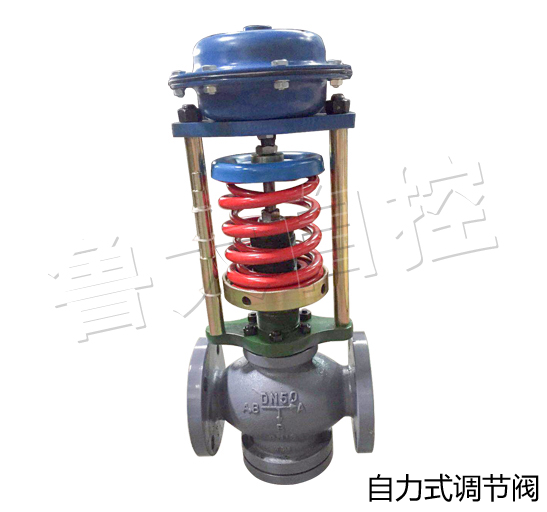

自力式压力调节阀（自力式控制阀）借助流过阀内介质本身的压力、温度做为电力能源驱动器阀瓣更改闸阀的油管压力，做到调节压力、总流量、温度的全自动工作中，不用外置电源和二次仪表盘。（自力式压力调节阀多用于控制阀后压力。）

自力式压力调节阀分类

气动式调节阀与自力式压力调节阀的差别：

自力式压力调节阀不仅能控制阀后压力，控制阀前压力的状况也许多。自力式压力调节阀事实上是个纯占比调节系统软件，会！差造成。调节阀在操纵压力时是无论总流量尺寸的。但针对一切一种调节阀而言，立即操纵的全是总流量。这两大类闸阀较大的差别，关键取决于控制阀既必须外部电力能源（如开关电源或源）做驱动器能，又必须接纳外地人操纵仪表盘数据信号才可以更改阀内截污件相对性部位，以此来实现更改流体力学总流量。而自力式压力调节阀则既不需外地人电力能源，又不用接纳外地人操纵仪表盘数据信号，光靠被调介质的压力数据信号，便可保持压力调节。自力式压力调节阀的特性是因为自力式压力调节阀沒有外地人驱动器电力能源，因而该商品的实际操作力较小。

1，调节上：调节阀比自力式阀的调节精度高

自力式压力调节阀的调节精度基础在于自力式阀的弹黄和脉冲阻尼器精度，一般最后调节精度不容易好于5%，10%有确保。

而一般调节阀，最后的调节精度在于表送器的精度和调节器的精度，而调节器精度很高，其危害一般忽略。

因此自力式阀的调节精度毫无疑问比一般调节控制回路的精度要差许多，在调节精度规定高时，不提议选用自力式阀。

一般来说调节阀和自力式压力调节阀一样用于调节压力出去的实际效果是没有什么不同的，但调节阀是仪表盘风、弹黄力与介质均衡，自力阀是膜盒介质压力、弹黄与管路介质压力均衡。假如上下游压力发生变化，自力阀油管压力会变，总流量也就跟随发生变化。

2，运用：一个当场，一个远传，一个用介质压力调，一个用仪表盘风。

调节阀如果拉到DCS操纵得话，能够便捷地更改给出，能够人为因素的迅速关掉或开启，能够有各种各样有关的发展趋势记录。

自力调节阀给出基础调不上，并且只有是当场自身运作。智能化系统的水平要可想而知。自力式压力调节阀调节预设值较为不便，因而用在不用常常更改设置的场所，例如机器设备润滑脂供油中断，很可能会导致事故的发生等。自力式压力调节阀要从加工工艺介质取压，因而用在较整洁的场所，介质有浸蚀、颗粒物等就不适合了。

3，安裝与设计方案：

自力式压力调节阀有阀前取压操纵和阀后取压操纵。设计方案时，应是取压点的安裝留间隔。安裝时，蒸气管道上的自力式压力调节阀实行构造应往下安裝，取压点从负责人底端连接冷却器，冷却器应高过执行机构小于蒸气负责人，防止蒸气超温危害阀体。此外，应执行机构往上安裝，因为自力式压力调节阀常见于汽体管，则这时取压点需从负责人顶端张口。
