调节阀流量与特性:
调节阀的流量特性,是在阀两边压力差维持稳定的标准下,物质流过调节阀的相对性流量与它的开启度中间关联。调节阀的流量特性有线性特性,等百分数特性及双曲线特性三种。调节阀等百分数特性、调节阀线性特性、调节阀双曲线特性。
三种注量特性的实际意义以下:
(1)等百分数特性(多数):等百分数特性的相对性行程和相对性流量不了平行线关联,在行程的每一点上企业行程变化所造成的流量的变化与其点的流量正比,流量变化的百分数是相同的。因此它的优势是流量钟头,流量变化小,流量大时,则流量变化大,也就是说在不一样开启度上,具备同样的调整精密度。
(2)线性特性(线性):线性特性的相对性行程和相对性流量成平行线关联。企业行程的变化所造成的流量变化是不会改变的。流量大时,流量相对值变化小,流量钟头,则流量相对值变化大。
(3)双曲线特性:流量按行程的二方成占比变化,大致具备线性和等百分数特性的正中间特性。
从所述三种特性的剖析能够看得出,从总体上调整特性上讲,以等百分数特性为最优化,其调整平稳,调整特性好。而双曲线特性又比线性特性的调整特性好,可依据应用场所的规定不一样,选择在其中一切一种流量特性。

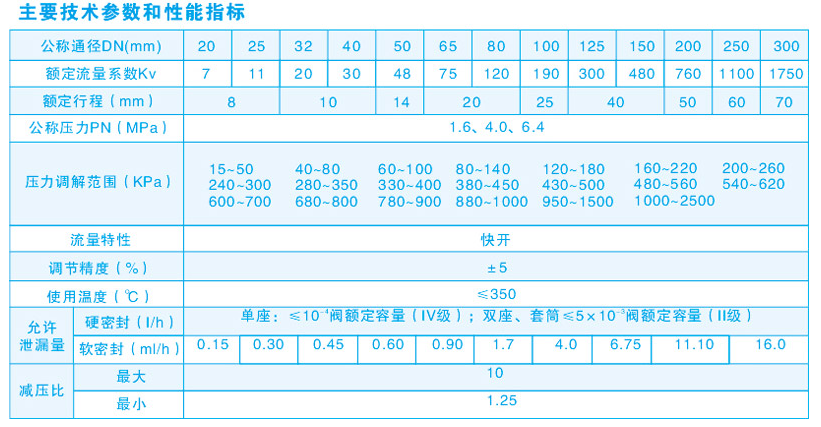

(4)流量指数Kv:调节阀的流量指数Kv,是调节阀的关键主要参数,它体现调节阀根据流体力学的工作能力,也就是说调节阀的容积。依据调节阀流量指数Kv的测算,就能够明确挑选调节阀的规格。以便恰当挑选调节阀的规格,务必恰当测算出调节阀的额定值流量指数Kv值。调节阀额定值流量指数Kv的界定是:在要求标准下,即阀的两边压力差为10Pa,流体力学的相对密度为lg/cm,额定值行程时流过调节阀以m/h或t/h的流量数。
